螺旋榨油機結構
螺旋榨油機

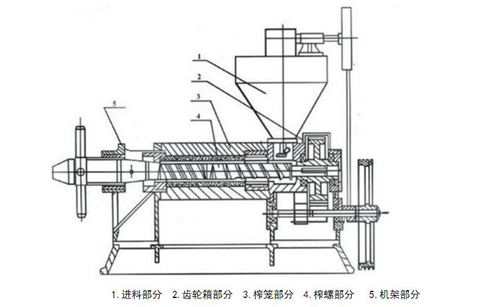

螺旋榨油機主要由螺旋軸、榨籠、進料結構、出餅結構和傳動系統、電控部分、真空過濾部分等七部分組成。全部機件安裝在機架上，用螺釘緊固成為整體。螺旋軸是螺旋榨油機結構中主要的一個部件。
螺旋榨油機結構
1、榨螺軸
榨螺軸是由芯軸，榨軸，出渣梢頭，銷緊螺母，調整螺栓，軸承等構成。裝配螺旋榨油機榨軸時，榨螺與榨螺之間需要壓緊，防止螺旋榨油機榨螺之間出現塞餅現象，需要擰緊銷緊螺母，餅的厚度用旋轉的調整螺栓來控制。
2、榨籠的構造
榨籠是由上下榨籠內裝有條排圈，條排，元排所構成。條排24件，元排17件，還有壓緊螺母內裝有出餅圈，螺旋榨油機榨膛的兩端分別于齒輪箱和機架相連接。
3、齒輪箱的構造及入料器的構造
螺旋榨油機齒輪箱是由齒箱蓋，齒箱體，圓柱齒輪，傳動軸，軸承，皮帶輪等構成，可從頂部油塞孔加機油，從油標處看加油高度。
入料器的組成主要有立軸，錐齒輪，軸承支座，固定板，錐斗等，使用自動進料器可以節省勞動力，加快生產效率。
4.調節裝置
螺旋榨油機調節裝置的主要目的是調節出渣的粗細，相應的改變螺旋榨油機榨膛的壓力機構，為抵餅圈整軸移動或出餅圈同芯軸一起做軸向移動。其結構簡單，操作方便，機架的受力能在運轉中調節，但芯軸的軸頭易損壞。由于采用整軸移動或夾餅圈，因此螺栓連接松脫現象比較嚴重，此裝置平穩，低速重載的靜載荷，因此采用對頂螺母，兩螺母對頂擰緊后，使旋合螺紋間始終受到附加的壓力和摩擦力的作用，工作載荷有變動時該摩擦力仍然存在。
