平轉浸出器的結構與原理

浸出器

油脂浸出車間的主要設備是浸出器。按生產方式分類，有間歇式浸出器和連續式浸出器兩種。間歇式浸出器的主要結構形式是罐組式浸出器或稱單罐式浸出器（浸出罐）。間歇式浸出器適用于小規模的食用油加工廠。連續式浸出器的形式很多，常用的有固定柵底平轉浸出器和拖鏈式環形浸出器。

平轉浸出器結構

平轉浸出器的結構：

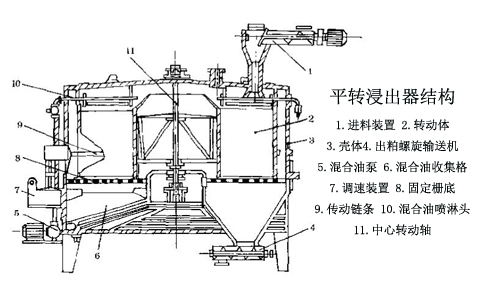

平轉浸出器由進料裝置、轉動體、出粕螺旋輸送機、混合油循環泵、調速裝置、固定柵底、噴淋頭和中心轉動軸等組成。平轉浸出器的結構如圖所示。

平轉浸出器的原理：
1.溶劑循環噴淋與胚料的多次浸泡
在平轉浸出器圓柱形殼體內，有一中空的同心轉動體，轉動體的中心是一根直立的轉動軸，轉動體被許多徑向隔板分成若干扇形浸出格，即料格（一般等分成18格）。料格為盛裝被浸出油料的單元。循環噴淋的溶劑（或混合油）經各自的混合油循環泵，由料格上方的噴淋頭灑下，對著各料格物料進行逆流噴淋浸泡，又經料層滲濾通過固定柵底，流入下方的幾個混合油收集格內。經過多次循環噴淋與料胚多次浸泡后，濃度高的混合油又經過濾器濾除細粕屑后，泵入混合油暫存缸，而殘油低的濕粕轉至柵底的扇形出粕口落下，被送入濕粕脫溶系統。

2.全封閉式殼體與料封進料裝置
平轉浸出器整個浸出格轉動體處于全封閉式的殼體及系統中，殼體上方的進料裝置由密封式螺旋輸送機及重力門組成，形成料封密封作用。

3.通過改變轉動體轉速調整不同浸出條件
平轉浸出器轉動體由傳動裝置驅動。改變轉動體的轉速，可以適應不同的浸出條件要求。

4.采用間歇大噴淋方式
